GDDR6存储器物理接口是存储控制器和GDDR6存储器颗粒进行数据通讯交互的桥梁，主要负责将存储控制器端的信号（操作指令、读写地址、数据和时钟等）转换为符合存储器接口协议规范（JEDEC250和DFI 3.1）的时序和电平信号（数据率支持最高16Gbps），并以规范的格式从存储控制器端把信号传送到外部存储器，同时接收外部存储器的数据信号，并将其转换为特定的数据格式传送给存储控制器来完成数据交互。

技术指标

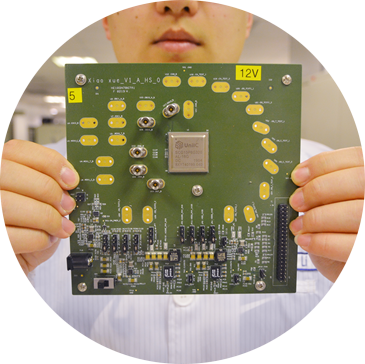

      •  已在 Global Foundries 12nm LP FinFet  工艺流片并可提供测试报告.

      •  兼容JEDEC标准No.250 GDDR6 SDRAMs器件.（速率高达16Gbps）

      •  内嵌低噪声PLL来满足时序指标.

      •  内嵌PVT补偿的延迟链.

      •  支持双通道 GDDR6 存储器颗粒.

      •  支持回环测试(Loop Back Test)模式.

      •  支持QDR和DDR模式的数据传输.

      •  支持每八位一组WCK和每十六位一组WCK模式.

      •  支持DBI和CABI模式.

      •  支持接收器（RX） 判决反馈均衡（DFE）校准和可编程的发射器去加重（de-emphasis）.

      •  支持输出驱动阻抗的自动校准.

      •  片上可读出的温度传感器.

      •  支持DRAM内建自测试模式 （BIST）.

    •  支持PHY的各种训练模式: 命令地址训练（CA）, 读写时钟对命令地址时钟训练（WCK2CK）, 以及读数据训练和写数据训练（支持单个DQ训练）.

 LC PLL





Ring PLL

High speed, wide frequency range, Low jitter PLL:
Input Clock frequency: 125MHz ~ 500MHz;     Output Clock frequency: 5GHz ~ 10GHz;





DLL

Jitter robust, programmable:
Power Supply: 1.0V~1.2V;     Frequency Range: 200MHz~1600MHz.




Low Speed PLL

Low Power, small area, wide frequency range:
Power Supply: 1.8V~3.6V;     Lock Time: <40us;     Input Frequency: 4MHz ~ 25MHz;     Output Frequency: 16MHz ~400MHz;




OPA

High accuracy, Multi-Mode OPA with low offset:
Power Supply: 1.8V~3.6V;     Rail to rail input: 0V ~ VDD;
Refer to Input offset: +/-3mV (3sigma);     Output voltage range: Rail to Rail output;     Capacitive load: 50pF.





CMP

Fast response, Multi-Mode CMP with hysteresis:
Power Supply: 1.8V~3.6V;     Startup Time: < 7us;     Response Time: < 100ns;    Comparator hysteresis: 50mv/100mv.




40K internal OSC

Ultra Low Power, support user trimming RC OSC:
Power Supply: 1.8V~3.6V;     Startup Time: < 50us;     Oscillation Frequency: 40 kHz;     Duty Cycle: 45%~ 55%.





8MHz internal OSC

Fast Startup, support factory calibration and user trimming RC OSC:
Power Supply: 1.8V~3.6V;     Startup Time: < 2us;     Oscillation Frequency: 8MHz;     Duty Cycle: 45%~ 55%.
